FTS加热炉内钢坯测温仪－LAND新产品

1、概述

    众所周知，准确获取加热炉内板坯的真实温度，对提高加热炉系统的控制精度、节能降耗都具有重大意义。目前对于大多数加热炉来说，其测温方式主要是依靠热电偶，但用热电偶测量加热炉的温度主要有以下几个方面的问题：
   * 热电偶仅能测量加热炉内部环境的平均温度，无法测量板坯的真实温度；
   * 热电偶在加热炉的恶劣环境下性能变化很快，因此测量结果误差很大；对加热炉的节能降耗影响巨
      大。
   * 热电偶的响应速度与红外相比非常慢，通常为 1-4 分钟，不利于控制。

2、FTS 系统测温原理

    由于以上种种原因，世界著名红外测温仪生产厂家英国 LAND 公司开发了专用于加热炉的 FTS 测温系统。 FTS 测温系统通过两个测温探头，对加热炉内的钢坯温度实现连续监测。
那么， FTS 测温系统是如何准确地直接测得炉内钢坯的温度呢？以下两方面因素必须考虑：
    ① 炉内的背景辐射问题。
    当用红外仪器测量炉内钢坯的温度时，测温仪接受的辐射能量通常包含有两个部分：其一为钢坯自身的辐射能量；其二为高温炉壁背景在钢坯表面的反射能量。这两部分能量都将被测量仪器接收 , 经过处理后得到与之对应的温度。显而易见该温度包含有误差成分，因为测温仪收集的能量并非全部来自所测钢坯，热背景的存在使测量显示温度比真实的温度偏高 , 因此要想准确测量加热炉内的钢坯温度应考虑背景补偿问题。
    ② 炉内的燃气干扰问题。
    加热炉炉膛是一个相对封闭的系统，其内充满了燃气，而燃气对红外辐射的干扰与吸收必须加以考虑。经过理论研究和现场实践， 3.9um 的红外波长可以很好地克服燃气对红外辐射的干扰与吸收。

3、FTS系统的组成

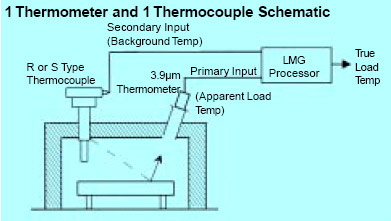

FTS 系统由两个探头及一台数据处理器组成。一个是 3.9 μ m 波长的红外探头，对准炉内的板坯；另一个普通热电偶用来，测量背景环境温度。数据处理器将对两路信号进行处理，排除背景辐射的影响，从而得到板坯的真实温度。

4、FTS系统特点
FTS红外测温系统的测量精度高、性能稳定可靠，在国外已有二十多年的成功应用经验，近年来，国内多家大型钢厂应用取得明显效果（例如攀钢热轧板厂、太钢，宝钢等）。
